自恢复保险丝SR130系列

产品型号:

26


产品特点

该系列PTC热敏电阻额定工作电压为130V、额定维持电流为0.10A~3.00A。是专门为电子整流器等设计的过流保护器,具有室温电阻小、可靠性高、安装方便、可在60℃以上的环境中使用及在电路故障排除后可自动回复而多次使用等优点。
立即联系

产品详情


SR130系列PTC热敏电阻

该系列PTC热敏电阻额定工作电压为130V、额定维持电流为0.10A~3.00A。是专门为电子整流器等设计的过流保护器,具有室温电阻小、可靠性高、安装方便、可在60℃以上的环境中使用及在电路故障排除后可自动回复而多次使用等优点。

★产品形状

xq

★ 电气性能(20℃):

   型号            IH        IT       V max     I max       R min       R max

                 (安培)  (安培)  (伏特)  (安培)     (欧姆)    (欧姆)

SR130-010      0.10      0.20      130       40          6.500      12.000

SR130-015      0.15      0.30      130       40          4.000       7.500

SR130-017      0.17      0.34      130       40          3.100       4.700

SR130-020      0.20      0.40      130       40          1.900       3.300

SR130-025      0.25      0.50      130       40          1.450       2.400

SR130-030      0.30      0.60      130       40          0.900       1.600

SR130-040      0.40      0.80      130       40          0.750       1.320

SR130-050      0.50      1.00      130       40          0.600       1.000

SR130-065      0.65      1.30      130       40          0.460       0.800

SR130-075      0.75      1.50      130       40          0.350       0.600

SR130-090      0.90      1.80      130       40          0.250       0.500

SR130-100     1.00      2.00      130       40          0.180       0.350

SR130-135      1.35      2.70      130       40          0.140       0.280

SR130-160      1.60      3.20      130       40          0.090       0.150

SR130-185      1.85      3.70      130       40          0.085       0.130

SR130-250      2.50      5.00      130       40          0.080       0.120

SR130-300     3.00      6.00      130       40          0.040       0.090

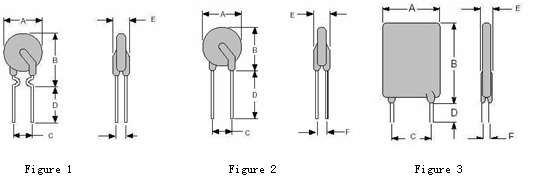

★ 元件尺寸(mm)

   型号      A           B           C             D            E             F       产品形状

             最 大       最 大        典 型         最 小         最 大        典 型       figure

SR130-010    7.55        13.80         5.1           7.6          3.10          1.8          1

SR130-015    7.55        13.80         5.1           7.6           3.10          1.8         1

SR130-017    8.20        14.80         5.1           7.6           3.10          1.8         1

SR130-020    8.20        14.80         5.1           7.6           3.10          1.8         1

SR130-025    8.20        14.80         5.1           7.6           3.10          1.8         1

SR130-030    8.20        14.80         5.1           7.6           3.10          1.8         1

SR130-040    9.30        15.80         5.1           7.6           3.10          1.8         1

SR130-050    10.00       16.30         5.1           7.6           3.10          1.8         1

SR130-065    11.20       17.40         5.1           7.6           3.10          1.8         1

SR130-075    11.40       17.80         5.1           7.6           3.10          1.8         1

SR130-090    13.00       18.40         5.1           7.6           3.10          1.8         1

SR130-100    14.50       19.60         5.1           7.6           3.10          1.8         1

SR130-135    14.50       19.60         5.1           7.6           3.10          1.8         1

SR130-160    16.30       21.30         5.1           7.6           3.10          1.8         2

SR130-185    17.80       22.90         5.1           7.6           3.10          1.8         2

SR130-250    21.30       26.40        10.2           7.6           3.10          1.8         2

SR130-300    18.00       26.00        10.2           7.6           3.10          1.8         3



★电极引线及包封材料

规格 引线材料 直径(mm) 包封材料

SR130-010~SR130-065 镀镍钢线 0.50 阻燃环氧树脂

SR130-075~SR130-135 镀镍钢线 0.60 阻燃环氧树脂

SR130-160~SR130-185 镀镍钢线 0.80 阻燃环氧树脂

SR130-250~SR130-300 镀镍铜线 0.80 阻燃环氧树脂
