自恢复保险丝SR30系列

产品型号:

35


产品特点

PTC热敏电阻额定工作电压为30V、额定维持电流为0.9A~9.0A。这一系列的热敏电阻具有中等的耐电压能力,与SR60系列热敏电阻相比具有不动作电流大、电阻小、体积小、动作时间短等优点。可广泛用于灯具、计算机接口、鼠标、键盘、微型电机、变压器、CPU、火警及安全保护系统、卫星电视接收系统及其它一些测试、测量设备中。
立即联系

产品详情


SR30系列PTC热敏电阻
PTC热敏电阻额定工作电压为30V、额定维持电流为0.9A~9.0A。这一系列的热敏电阻具有中等的耐电压能力,与SR60系列热敏电阻相比具有不动作电流大、电阻小、体积小、动作时间短等优点。可广泛用于灯具、计算机接口、鼠标、键盘、微型电机、变压器、CPU、火警及安全保护系统、卫星电视接收系统及其它一些测试、测量设备中。

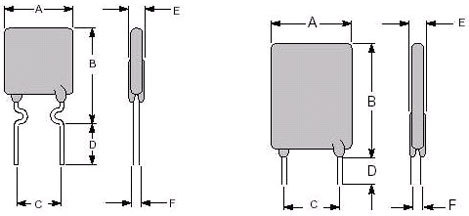

★产品形状
xq
     Figure1                           Figure 2


电气特性(20℃)
   型号                        IH             IT              V max     I max      Pd max      R min       R max
                               (安培) (安培) (伏特) (安培) (瓦特) (欧姆) (欧姆)
SR30-090                  0.90          1.80           30          40           0.60        0.070       0.13
SR30-110                  1.10          2.20           30          40           0.70        0.050       0.10
SR30-135                  1.35          2.70           30          40           0.80        0.040       0.08
SR30-160                  1.60          3.20           30          40           0.90        0.030       0.07
SR30-185                  1.85          3.70           30         40            1.00        0.030       0.06
SR30-250                  2.50          5.00           30          40           1.20        0.020       0.045
SR30-300                  3.00         6.00            30          40           2.00        0.020       0.05
SR30-400                  4.00         8.00            30          40           2.50        0.010       0.03
SR30-500                  5.00         10.00          30          40           3.00        0.010       0.03
SR30-600                  6.00         12.00          30          40           3.50        0.005       0.02
SR30-700                  7.00        14.00           30          40           3.80        0.005       0.02
SR30-800                  8.00        16.00           30         40            4.00        0.005       0.02
SR30-900                  9.00        18.00          30          40           4.20        0.005       0.01

★动作时间曲线表
xq
★电极引线及包封材料
规格
引线材料
直径(mm)
包封材料
SR30-090~SR30-250
镀镍钢线
0.50
阻燃环氧树脂
SR30-300~SR30-900
镀镍铜线
0.80
阻燃环氧树脂
