自恢复保险丝SR16系列

产品型号:

37


产品特点

SR16系列PTC热敏电阻额定工作电压为16V、额定维持电流为3.0A~14.0A,适用于额定工作电压较低、工作电流较大的电路中。这一系列热敏电阻与SR60及SR30系列热敏电阻相比具有体积及电阻更小、维持电流更大、动作时间相对较短等优点。可广泛用于灯具、计算机接口、鼠标、键盘、微型电机、变压器、CPU、火警及安全保护系统、卫星电视接收系统及其它一些测试、测量设备中。
立即联系

产品详情


SR16系列PTC热敏电阻

SR16系列PTC热敏电阻额定工作电压为16V、额定维持电流为3.0A~14.0A,适用于额定工作电压较低、工作电流较大的电路中。这一系列热敏电阻与SR60及SR30系列热敏电阻相比具有体积及电阻更小、维持电流更大、动作时间相对较短等优点。可广泛用于灯具、计算机接口、鼠标、键盘、微型电机、变压器、CPU、火警及安全保护系统、卫星电视接收系统及其它一些测试、测量设备中。

xq

★电气特性(20℃)

 型号                       IH               IT           V max         I max      Pd max    R min    R max
                           (安培) (安培 )(伏特)  (安培) (瓦特)(欧姆)(欧姆)
SR16-075               0.75          1.30               16           40           0.30      0.100     0.200
SR16-090               0.90          1.80               16           40           0.60      0.007     0.160
SR16-110               1.10          2.20                16          40           0.70      0.050     0.120
SR16-135               1.35           2.70                16         40           0.80      0.040     0.080
SR16-160               1.60          3.20               16           40           0.90      0.030     0.070
SR16-185               1.85          3.70              16           40           1.0         0.030     0.060
SR16-250               2.50          5.00               16          40           1.20       0.020     0.050
SR16-300                3.0           5.1               16           100           2.30       0.034     0.075
SR16-400                4.0           6.8               16           100           2.40      0.020     0.063
SR16-500                5.0           8.5               16           100           2.60      0.014     0.032
SR16-600                6.0          10.2             16            100          2.80       0.009    0.030
SR16-700                7.0          11.9             16            100          3.00       0.006    0.015
SR16-900                9.0         15.3             16             100          3.30       0.004    0.011
SR16-1100              11.0       18.7           16              100          3.70      0.003     0.007
SR16-1200              12.0       20.4           16              100          4.20      0.002     0.009
SR16-1400              14.0       23.8           16             100          4.60       0.002     0.008

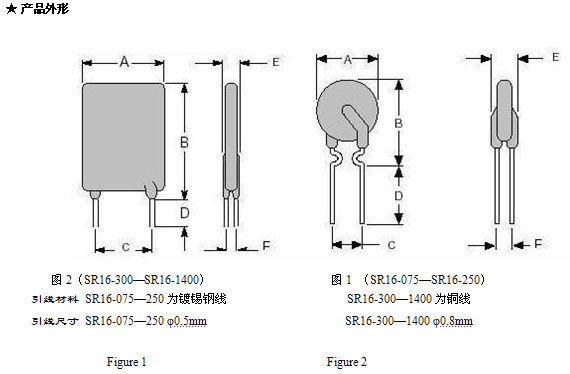

★元件尺寸(毫米)

  型号         A           B            C             D             E           F      产品形状

                                                 figure

SR16-075     7.4          12.7          5.1           7.6           3.0         1.0          1

SR16-090     7.4          12.7          5.1           7.6           3.0         1.0          1

SR16-110     7.4          12.7          5.1           7.6           3.0         1.0          1

SR16-135     7.6          12.7          5.1           7.6           3.0         1.0          1

SR16-160     7.9          13.5          5.1           7.6           3.0         1.0          1

SR16-185     7.9          13.5          5.1           7.6           3.0         1.0          1

SR16-250      9.7         14.5          5.1           7.6           3.0         1.0          1

SR16-300      7.1         10.2          5.1           7.6           3.0         1.0          2

SR16-400      8.9         11.9          5.1           7.6           3.0         1.0          2

SR16-500     10.4         13.5          5.1           7.6           3.0         1.0          2

SR16-600     10.7         16.3          5.1           7.6           3.0         1.0          2

SR16-700     11.2         18.8          5.1           7.6           3.0         1.0          2

SR16-900     14.0         20.8          5.1           7.6           3.0         1.0          2

SR16-1100    17.5         25.1          5.1           7.6           3.0         1.0          2

SR16-1200    17.5         30.0         10.2           7.6           3.5         1.1          2

SR16-1400    27.9         30.0         10.2           7.6           3.5         1.1          2



xq

★电极引线及包封材料

规格 引线材料 直径(mm) 包封材料

SR16-075~SR16-250 镀镍钢线 0.50 燃环氧树脂

SR16-300~SR16-1100 镀镍钢线 0.80 燃环氧树脂

SR16-1200~SR16-1400 镀镍铜线 1.00 燃环氧树脂

注:阻燃环氧树脂,符合UL94V-0要求。
